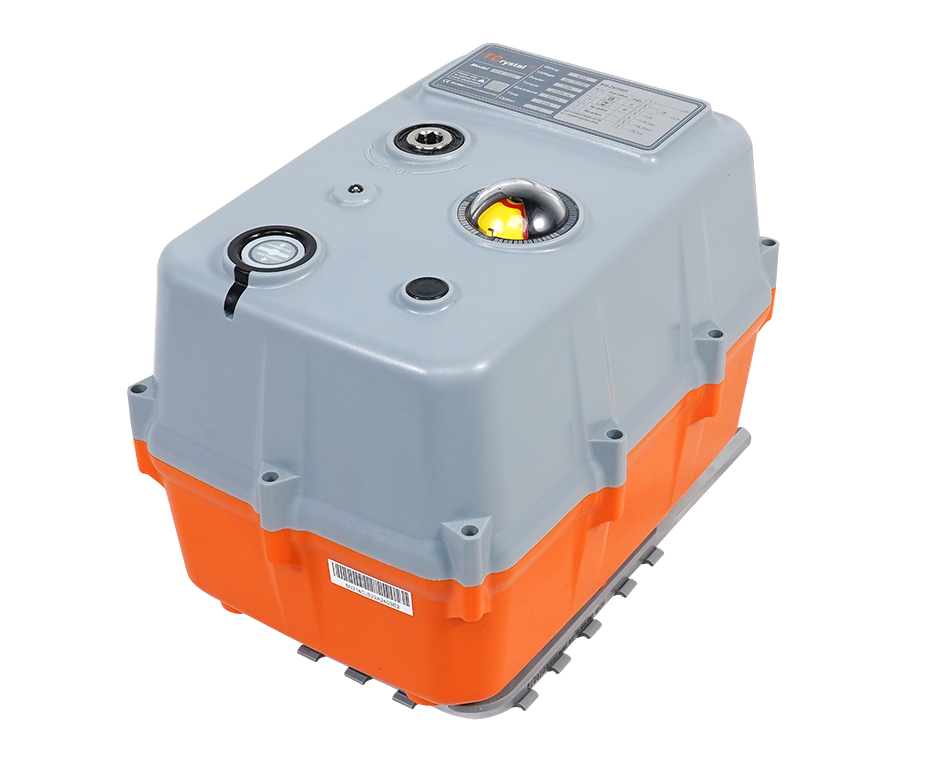

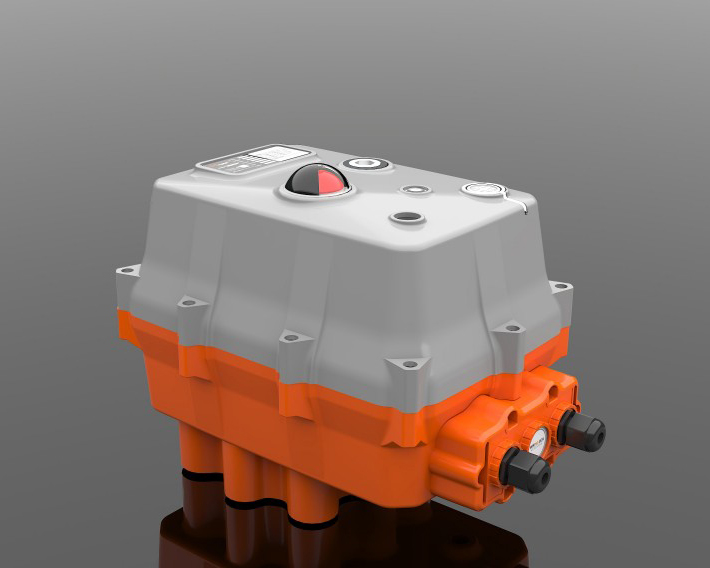

Normale aan/uit-serie elektrische actuatoren

Bedieningsinstructies:

AlsZWAls de actuator losgekoppeld is, zal deze de klep met de klok mee sluiten ↻. Wanneer de klep volledig gesloten is,WTis verbonden metBN, waarmee een signaal wordt gegeven om te sluiten.

Als ZWAls de actuator is aangesloten, zal deze de klep linksom openen ↺. Wanneer de klep volledig open is,WTis verbonden metGY, waarmee een openingssignaal wordt gegeven.

Mededeling 1: WTis niet verbonden metGYEn BN, wanneer de actuator draait.

Mededeling 2: Het feedbacksignaal komt iets eerder dan de werkelijke positie, dus schakel de stroom niet direct uit wanneer u het feedbacksignaal ontvangt.

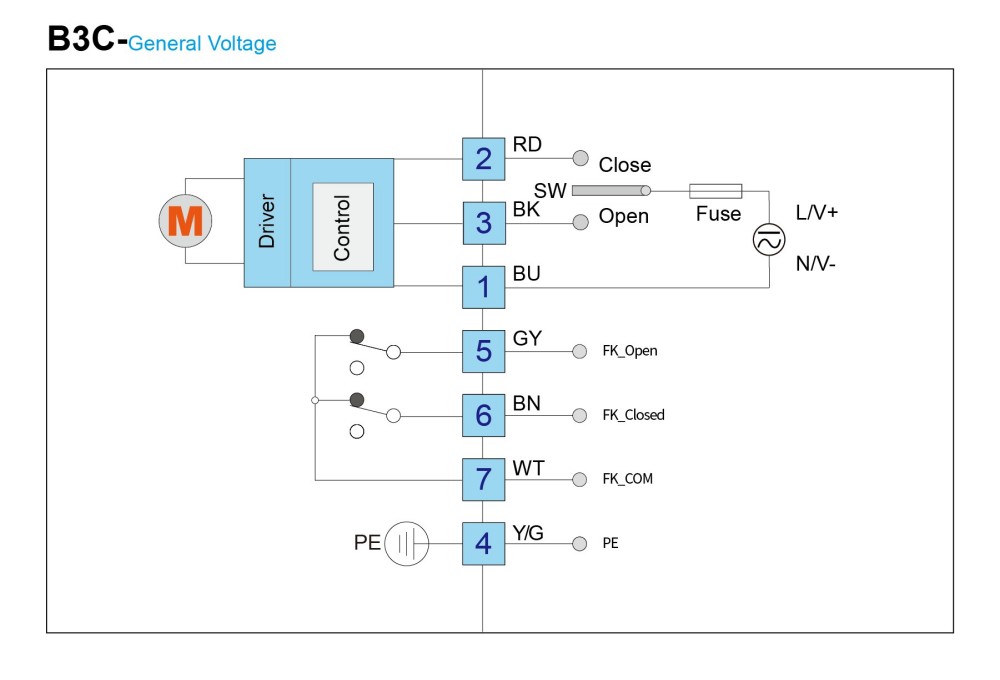

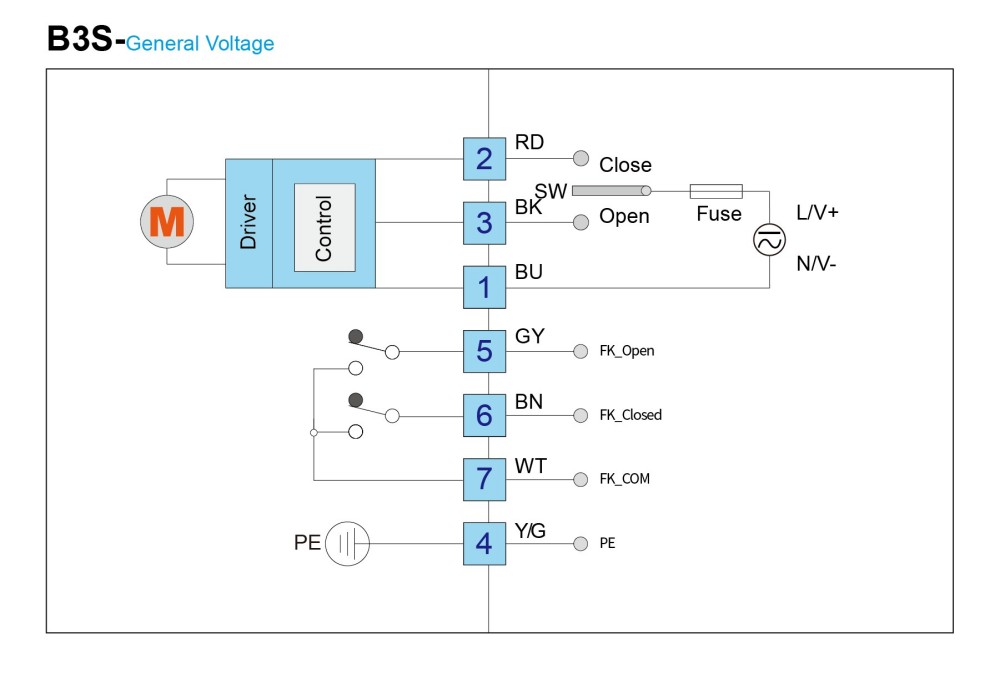

Bedieningsinstructies:

ZW is verbonden met RD, zal de actuator met de klok mee draaien ↻ . Wanneer de klep gesloten is,WT is niet verbonden met BN, waarmee een signaal wordt gegeven om te sluiten.

ZW is verbonden met BKDe actuator zal tegen de klok in draaien ↺. Wanneer de klep open is,WT is niet verbonden met GY, waarmee een openingssignaal wordt gegeven.

Mededeling 1: WT is verbonden met GY En BN, wanneer de actuator draait.

Mededeling 2: Het feedbacksignaal komt iets eerder dan de werkelijke positie, dus schakel de stroom niet direct uit wanneer u het feedbacksignaal ontvangt.

Bedieningsinstructies:

Als ZW Als de actuator losgekoppeld is, zal deze de klep met de klok mee sluiten ↻. Wanneer de klep volledig gesloten is, WT is niet verbonden met BN, waarmee een signaal wordt gegeven om te sluiten.

Als ZW Als de actuator is aangesloten, zal deze de klep linksom openen ↺. Wanneer de klep volledig open is, WT is niet verbonden met GY, waarmee een openingssignaal wordt gegeven.

Mededeling 1: WT is verbonden met GY En BN , wanneer de actuator draait.

Mededeling 2: Het feedbacksignaal komt iets eerder dan de werkelijke positie, dus schakel de stroom niet direct uit wanneer u het feedbacksignaal ontvangt.

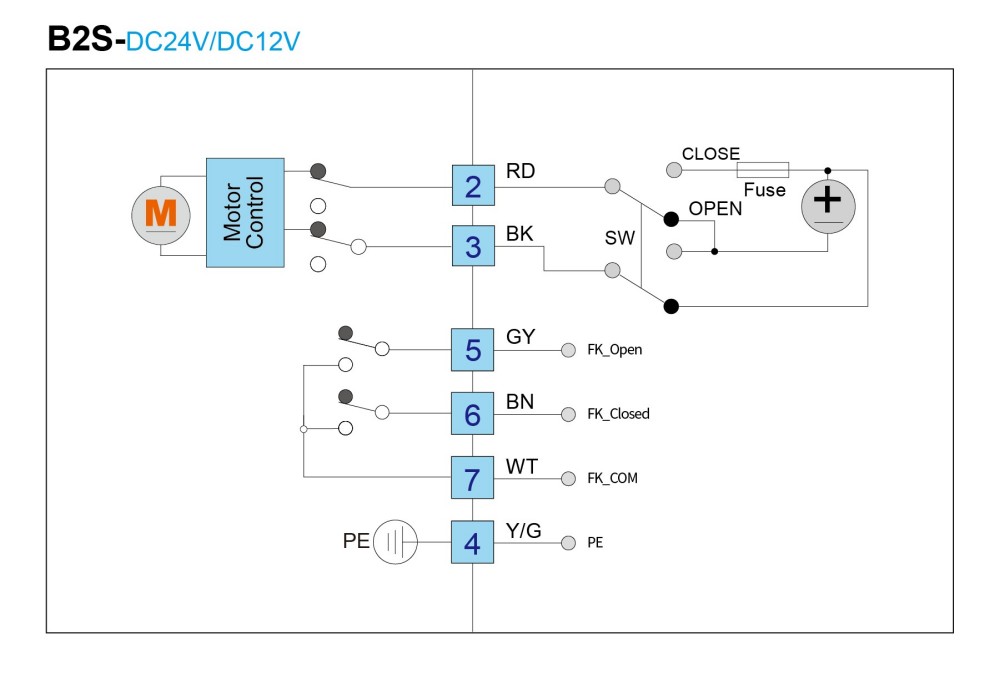

Bedieningsinstructies:

ZWis verbonden met RD, zal de actuator met de klok mee draaien ↻ . Wanneer de klep gesloten is,RDis verbonden metBN, waarmee een signaal wordt gegeven om te sluiten.

ZWis verbonden metBKDe actuator zal tegen de klok in draaien ↺. Wanneer de klep open is, BK is verbonden metGY, waarmee een openingssignaal wordt gegeven.

Mededeling 1: RDis niet verbonden metBN, BKis niet verbonden met GY, wanneer de actuator draait.

Mededeling 2:Het terugkoppelsignaal is synchroon met de klepstand.

Bedieningsinstructies:

ZW is verbonden met RD, de actuator zal met de klok mee draaien ↻ . De weerstandswaarde tussen WT En GY Als de druk afneemt, stopt de actuator wanneer de klep gesloten is.

ZW is verbonden met BKDe actuator zal tegen de klok in draaien ↺. De weerstandswaarde tussen WT En GY Als de druk toeneemt, stopt de actuator wanneer de klep open is.

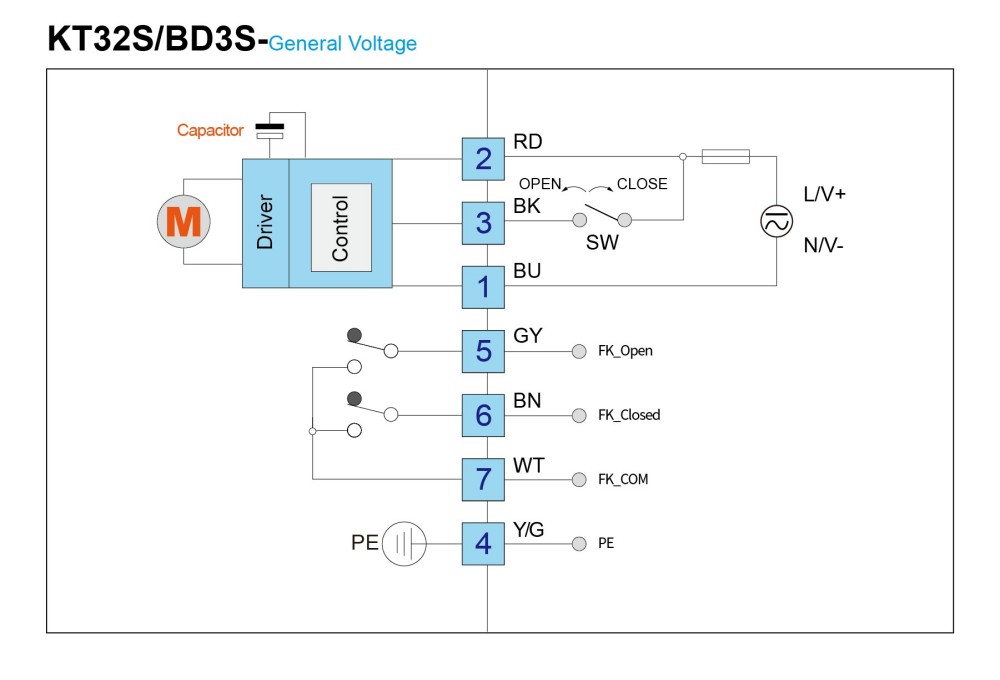

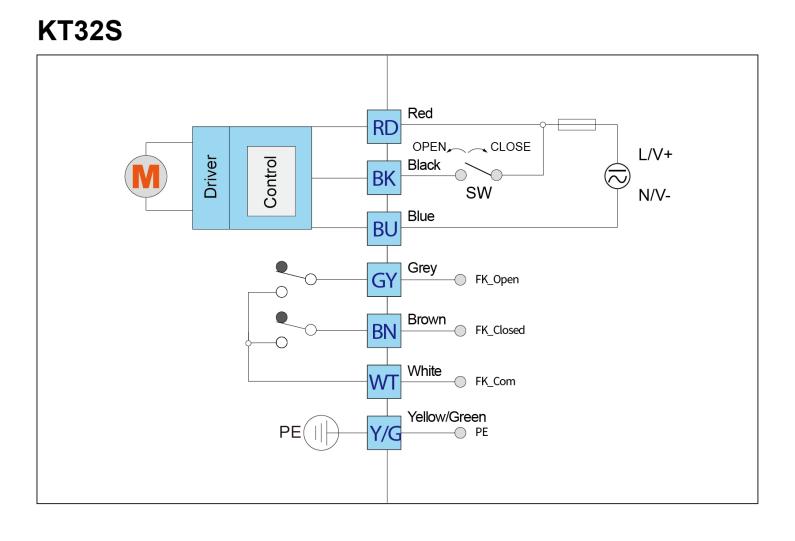

Bedieningsinstructies

AlsZWAls de actuator losgekoppeld is, zal deze de klep met de klok mee sluiten ↻. Wanneer de klep volledig gesloten is,WTis verbonden metBN, waarmee een signaal wordt gegeven om te sluiten.

AlsZWAls de actuator is aangesloten, zal deze de klep linksom openen ↺. Wanneer de klep volledig open is,WTis verbonden metGY, waarmee een openingssignaal wordt gegeven.

Mededeling 1: WTis niet verbonden metGYofBN, wanneer de actuator draait.

Mededeling 2:Het feedbacksignaal komt iets eerder dan de werkelijke positie, dus schakel de stroom niet direct uit wanneer u het feedbacksignaal ontvangt.

Opmerking 3:Bij het uitschakelen van de stroom voert de actuator de uitschakelopdracht uit in de KT32S-modus.

Opmerking 4: Het wordt aanbevolen dat de PLC na detectie van het feedbacksignaal 3-5 seconden wacht en vervolgens de stroomtoevoer naar de actuator onderbreekt. Anders kan het gebeuren dat de schakelaar niet op de juiste plaats zit.

Testterminal voor het kabeluiteinde_bedradingsinstructie

1. Zekering: Raadpleeg de handleiding voor gedetailleerde specificaties.

2. Schakelmogelijkheden van de software: Raadpleeg de handleiding voor gedetailleerde parameters.

3. Belastingscapaciteit van het feedbacksignaalcontact: 0,1A/250VAC of 0,5A/30VDC.

4. Zorg ervoor dat de actuator betrouwbaar geaard is.

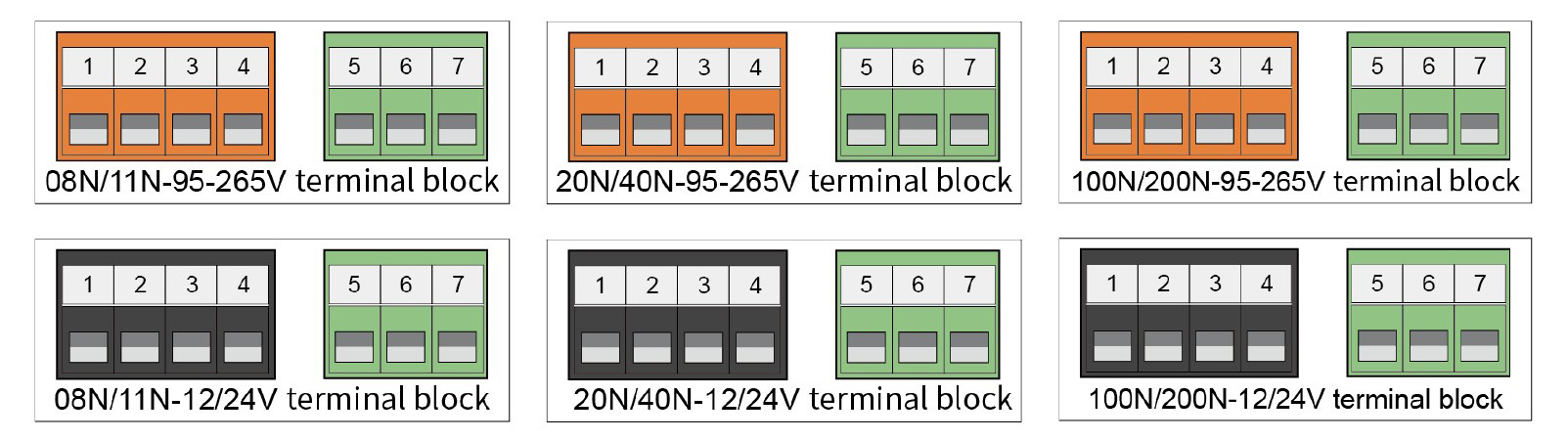

5. Sommige producten zijn voorzien van een aansluitdoos. Gebruikers kunnen de bedrading aansluiten volgens de aangegeven nummering.

(De gebruiker kan de kabelaansluiting verwijderen, aangezien deze alleen voor fabriekstests wordt gebruikt.)

Kabelaansluiting voor test (7-pins)

Bedieningsinstructies:

ZWis verbonden met DICHTBIJ, zal de actuator met de klok mee draaien ↻ . Wanneer de klep gesloten is,7is verbonden met6, waarmee een signaal wordt gegeven om te sluiten.

ZWis verbonden met OPENDe actuator zal tegen de klok in draaien ↺. Wanneer de klep open is,7 is verbonden met5, waarmee een openingssignaal wordt gegeven.

Mededeling 1: 7is niet verbonden met6 En 5, wanneer de actuator draait.

Mededeling 2:Het feedbacksignaal zal iets eerder aankomen dan de werkelijke positie. Schakel de stroom niet direct uit nadat u het feedbacksignaal hebt ontvangen.

Bedieningsinstructies:

Wanneer ZWAls de actuator losgekoppeld is, draait deze de klep met de klok mee↻. Zodra de klep volledig gesloten is, 7is verbonden met6, waarmee een afsluitend signaal wordt gegeven.

Wanneer ZWWanneer de actuator is aangesloten, draait deze de klep tegen de klok in ↺ om deze te openen. Zodra de klep volledig open is, 7 is verbonden met5, waarmee een openingssignaal wordt gegeven.

Mededeling 1: 7is niet verbonden met6 En 5, wanneer de actuator draait.

Mededeling 2:Het feedbacksignaal zal iets eerder aankomen dan de werkelijke positie. Schakel de stroom niet direct uit nadat u het feedbacksignaal hebt ontvangen.

Mededeling 3: Bij stroomuitval zal de actuator de klep sluiten.

Bedieningsinstructies:

ZWis verbonden met DICHTBIJ, zal de actuator met de klok mee draaien ↻ . Wanneer de klep gesloten is,7is verbonden met6, waarmee een signaal wordt gegeven om te sluiten.

ZWis verbonden met OPENDe actuator zal tegen de klok in draaien ↺. Wanneer de klep open is,7 is verbonden met5, waarmee een openingssignaal wordt gegeven.

Mededeling 1: 7is verbonden met6 En 5, wanneer de actuator draait.

Mededeling 2:Het feedbacksignaal zal iets eerder aankomen dan de werkelijke positie. Schakel de stroom niet direct uit nadat u het feedbacksignaal hebt ontvangen.

Testterminal voor het kabeluiteinde_bedradingsinstructie

1. Zekering: Raadpleeg de handleiding voor gedetailleerde specificaties.

2. Schakelmogelijkheden van de software: Raadpleeg de handleiding voor gedetailleerde parameters.

3. Belastingscapaciteit van het feedbacksignaalcontact: 0,1A/250VAC of 0,5A/30VDC.

4. Zorg ervoor dat de actuator betrouwbaar geaard is.

5. Sommige producten zijn voorzien van een aansluitdoos. Gebruikers kunnen de bedrading aansluiten volgens de aangegeven nummering.

(De gebruiker kan de kabelaansluiting verwijderen, aangezien deze alleen voor fabriekstests wordt gebruikt.)

Kabelaansluiting voor test (7-pins)
